1 .系统概述

卓通智慧机房动态环境监控系统是随信息化建设应运而生的，它是机房环境监控管理服务与计算机网络技术、多媒体信息技术、自动化技术结合的完美体现。在进行系统建设时，我们采用系统工程的观点对机房的环境结构、服务需求、设备内容和管理模式四个基本要素以及它们的内在联系进行优化组合，从而提供一个稳定可靠、投资合理、高效方便、舒适安全的机房环境监控系统。

该系统支持 GPRS、以太网、RS485 有线等任一方式上传数据，用户可根据实际使用 需求选择相应子型号产品。

2.系统设计原则

Ø 系统设计高起点：

² 技术先进性：选用国内行业内的专业厂家产品；

² 系统高可靠性：系统的硬件和软件均采用技术成熟的产品；

² 系统运行管理方便：软件系统中文化，操作方便；

² 技术支持能力强：承建单位技术实力强，服务完善；

² 系统可扩展性能强：模块化结构有利于扩容与扩展。

Ø 手段简洁：前端信息采集、系统连接、操作管理简单。

Ø 设备标准化：各类信息端口和系统模块接口标准化、模块化、便于将来系统扩展。

Ø 技术成熟：所建系统设备、软件均为成熟产品的技术。

Ø 投资少：系统选型具有高性能价格比。

Ø 建设时间短：在较短的时间内完成系统的安装调试。

维护方便：模块化结构，并具备专家自诊断功能。

3.设计依据

《计算机场地安全要求(GB9361-200X)》

《电子信息系统机房设计规范(GB50174-2008)》

《电子信息系统机房施工及验收规范(GB50462-2008)》

《安全防范系统验收规则(GA308－2001)

4.系统架构图

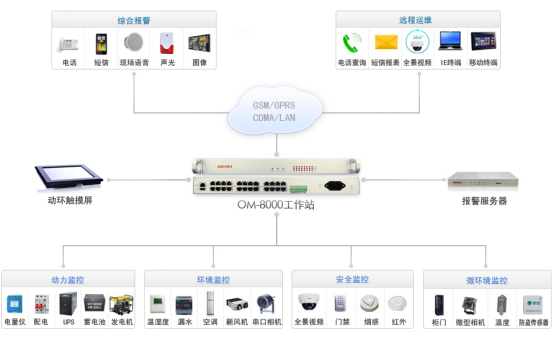

单点智慧机房监控系统架构

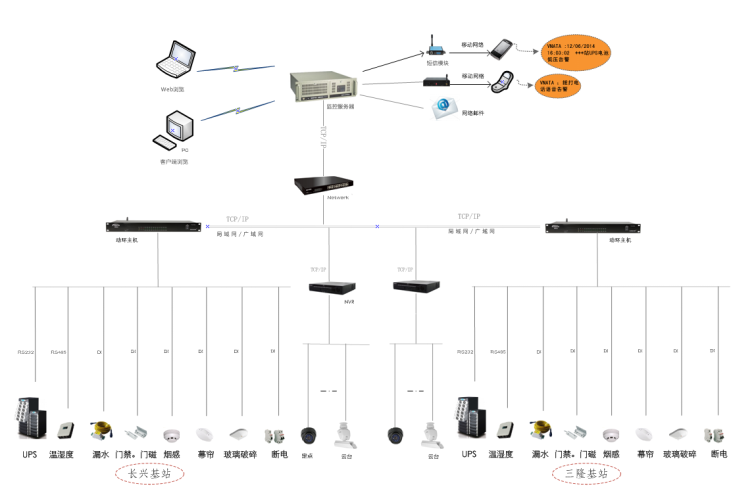

网络智慧机房监控系统架构

5 功能特点

l 具有 1 路 ModBus-RTU 主站接口可接入我司所有类型的 485 变送器例如：风速、风

l 向、空气质量、土壤水分等变送器。 n

l 1 路 RJ45 网口，可将气象监测数据上传至远端监控软件平台。 n

l 1 路多功能 GPRS 通信接口，只需插入一张手机卡便可将数据上传至远端监控软件平

l 台。 n

l 强大的脱机短信报警功能，报警内容可自定义(功能选配)。 n

l 具有 1 路 ModBus-RTU 从站接口，可外接用户自己的监控主机、PLC、组态屏或组态

l 软件。

l 大屏中文液晶显示，界面简洁友好。 n

l 内置数据存储，可存储 14 万条记录。 n

l 带有 1 路浸水检测功能可外接漏水电极也可外接漏水绳，最长 30 米。 n

l 带有 1 路 0~220V 交流电压输入检测，可用于市电断电报警。 n

l 带有 1 路 0~100V 直流电压输入检测，可用于检测蓄电池电压。 n

l 带有 4 路开关量输入检测，可外接门禁等开关量信号，其中第 4 路可用作外接翻斗式

l 雨量计。 n

l 可外接 1 路室外 LED 单色显示屏，支持最大点阵数 1024*256。 n

l 带有 2 路报警继电器触点输出，可外接声光报警器。 n

l 可自动识别 RS485 接口从设备是否工作正常。 n

l 直流 10~30V 宽电压供电。 n

l 设备唯一 8 位地址，易于管理识别，可搭配我司提供的多种软件平台。

6系统性能

可靠性

Ø 系统符合电磁兼容性和电气隔离性能设计要求，不会影响被监控设备的正常工作。

Ø 系统具有自诊断功能，对软硬件故障能够自动重启恢复。

Ø 监控设备具有良好的接地，抗干扰能力强。

Ø 设备选用高可靠的工业级设备，保障系统24×365小时不间断运行。

Ø 系统成熟稳定，支持3000种主流厂家设备的接口通讯协议。

稳定性

Ø 系统采用多主机网络方式，某一子系统的故障不影响其它子系统的正常运行。

实时性

Ø 使用同类设备单总线采集方式，保证监控数据的实时性。

安全性

Ø 系统具有多级权限管理。

Ø 系统无人操作一定时间后可自动注销、锁定。

维护性

Ø 系统支持在线修改，在不停止监控系统的情况下对监控设备进行参数等的修改。

Ø 系统设计采用模块化结构，系统软件采用组态工具实现方便的系统组建、维护、扩充，无需编程。

扩充性

Ø 系统支持RS232/485/422、TCP/IP、SNMP、OPC、DDE、MODBUS等各种标准化协议和接口，可快速方便的将各种监控对象集成到系统中。
